Сборка SiPM
Матрица кремниевых фотоумножителей для регистрации сцинтилляционных импульсов
Описание

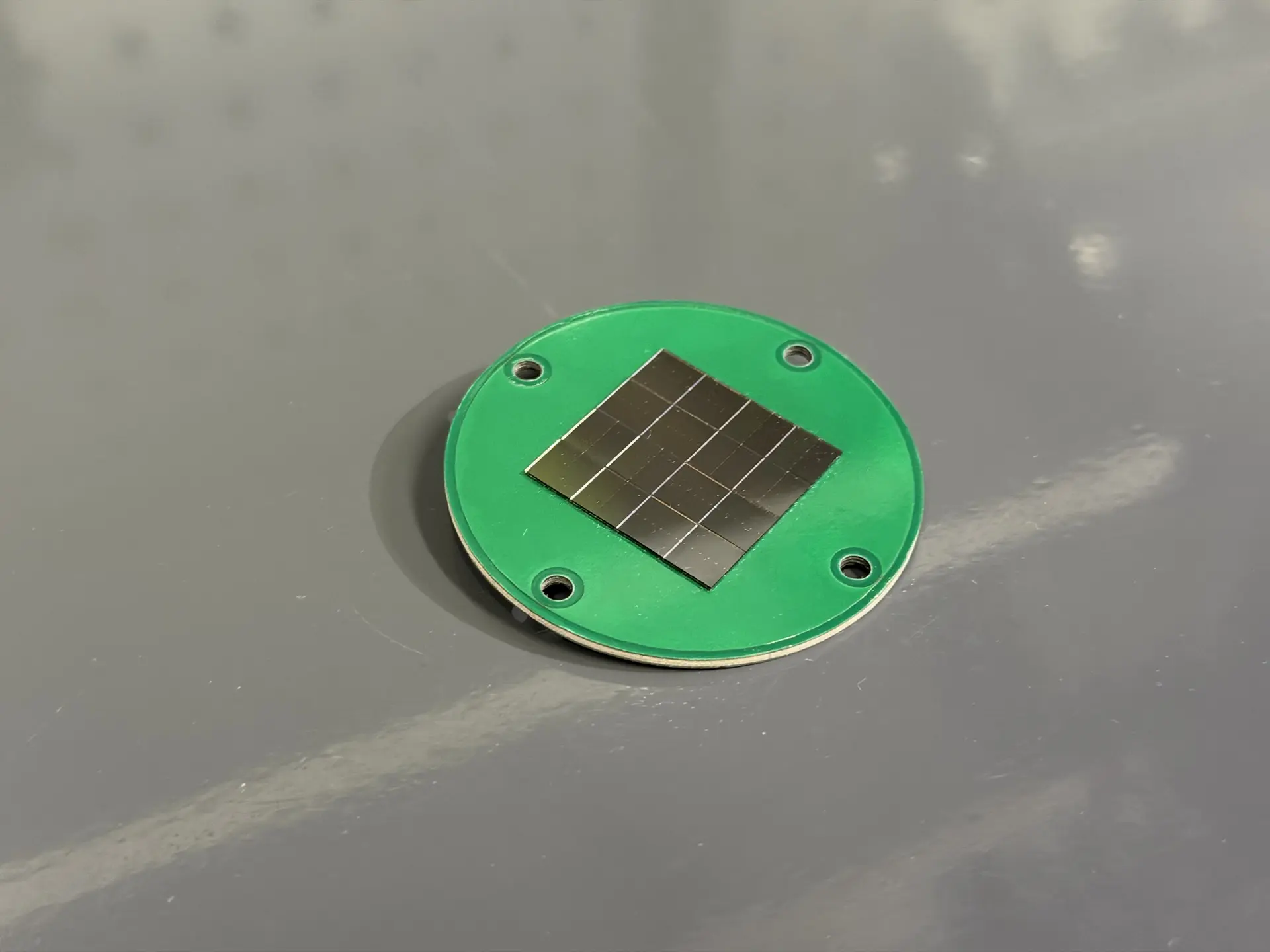

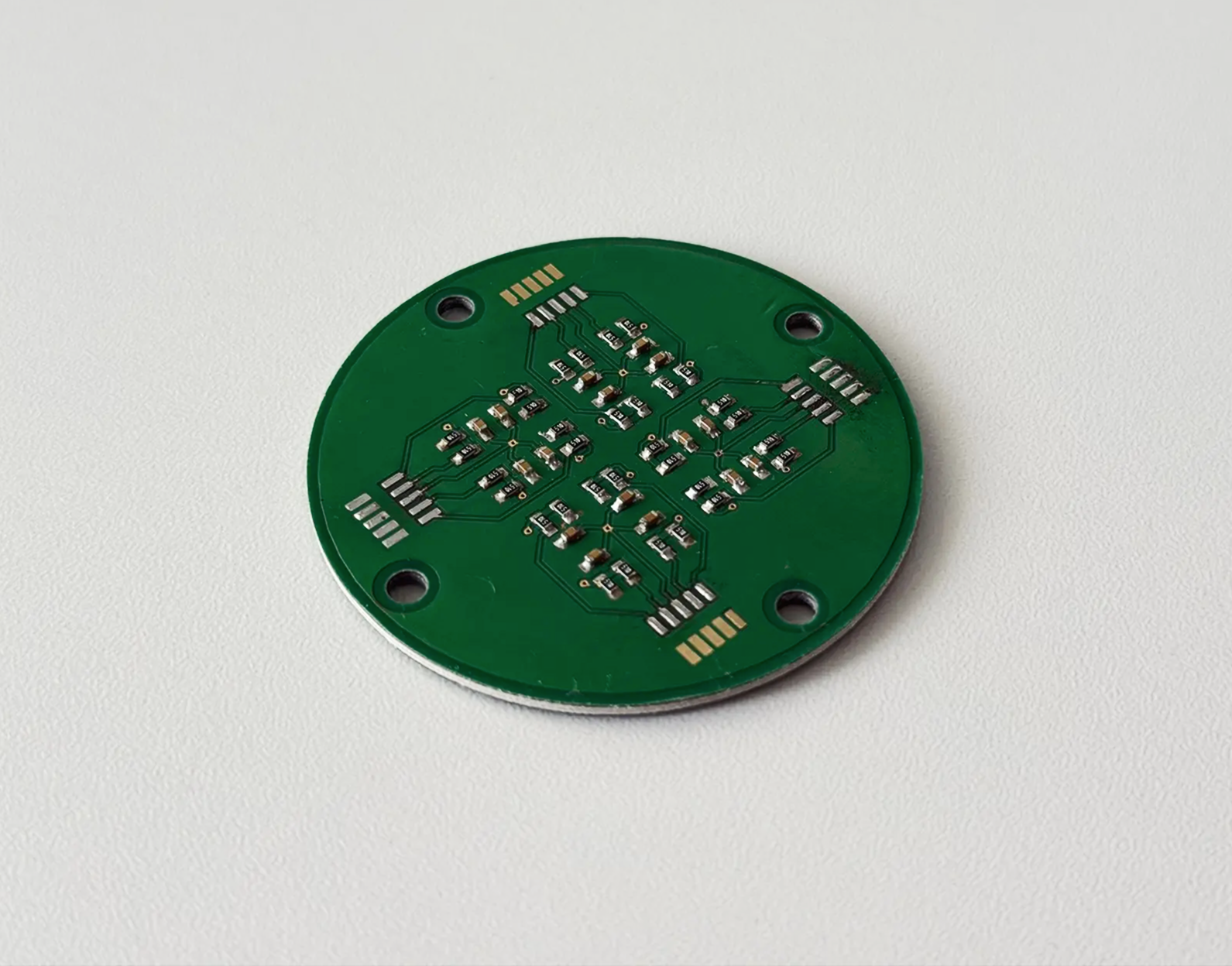

Сборка SiPM представляет собой матрицу кремниевых фотоумножителей, размещенную на компактной печатной плате. Модуль предназначен для регистрации коротких световых импульсов, возникающих в сцинтилляционных материалах под воздействием ионизирующего излучения. Благодаря компактным размерам и низкому рабочему напряжению сборка может применяться вместо традиционных вакуумных фотоэлектронных умножителей. В зависимости от задачи возможно изготовление сборок различной геометрии и конфигурации. По запросу модуль может быть адаптирован под размеры сцинтиллятора, требуемое количество фоточувствительных элементов в конкретной задаче.
Технические характеристики
| Тип фотоприемника | Кремниевый фотоумножитель SiPM |
| Варианты конфигураций матрицы | 2×2, 3×3, 4×4 |
| Модель используемого SiPM | ONSEMI FJ60035, ONSEMI CJ60035 |
| Размер активной области FJ60035 | 6.07 мм × 6.07 мм |
| Размер активной области CJ60035 | 6 мм × 6 мм |
| Диаметр печатной платы | 50 мм |
| Рабочее напряжение | +24 В до +31 В |
| Совместимые сцинтилляторы | NaI(Tl), CsI(Tl), LaBr₃(Ce), пластик или другие |
Области применения
Гамма-спектрометрия
Сцинтилляционные детекторы
Рентгеновские системы
Научные и образовательные установки
